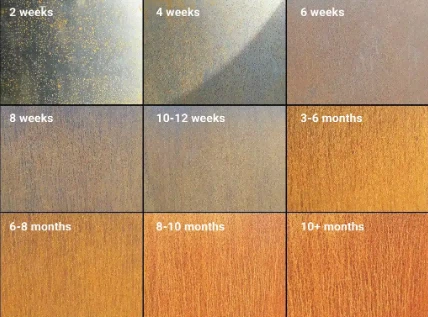

인공 녹층 처리는 균일한 녹 색상을 달성하고 녹 형성 주기를 단축하기 위해 Corten Steel 응용 분야(특히 예술적인 풍경 및 건축 장식)에 널리 사용됩니다. 인공 녹 층의 접착력은 핵심 성능 지표입니다.- 접착력이 좋지 않으면 녹 가루가 떨어져 환경을 오염시키거나 미적 효과에 영향을 미칠 수 있습니다. 접착력에 영향을 미치는 요인과 이에 따른 개선 조치를 이해하는 것은 외국 고객이 프로젝트 품질을 보장하는 데 중요합니다. 이 기사에서는 이러한 핵심 사항을 체계적으로 분석하고 실용적인 지침을 제공합니다.
1. 코르텐강의 인공녹층 접착에 영향을 미치는 주요 요인
인공 녹층의 접착력은 Corten Steel 기판, 녹층 구성 및 인공 녹 과정 간의 상호 작용에 따라 달라집니다. 주요 영향 요인은 다음과 같습니다.
1.1 기판 표면의 청결도 및 거칠기
Corten Steel 표면의 청결도와 거칠기는 녹층과 기판 사이의 접촉 면적과 결합력에 직접적인 영향을 미칩니다.
피착재 표면에 기름 얼룩, 산화물 스케일, 용접 슬래그 또는 먼지가 있으면 피착재와 녹층 사이에 장벽을 형성하여 접착력이 저하됩니다. 예를 들어, 기름 얼룩은 녹 촉진제가 강철 기판과 반응하는 것을 방지하여 녹 층이 쉽게 벗겨지는 원인이 됩니다.
불충분한 표면 거칠기(너무 매끄러움)는 녹층과 기판 사이의 기계적 맞물림 효과를 감소시킵니다. 이상적인 표면 거칠기(Ra)는 3.2~6.3μm로 제어되어야 합니다. 거칠기가 너무 높으면(>6.3μm) 녹 촉진제가 홈에 축적되어 녹 층이 고르지 않게 되고 전반적인 접착력이 감소합니다.
1.2 녹촉진제의 구성 및 농도
인공 녹 촉진제의 구성과 농도는 조밀하고 잘 접착된 녹 층을 형성하는 데 핵심입니다.-
불합리한 조성(예: 과도한 강산 성분)이 포함된 녹 촉진제는 Corten Steel 기판을 과도하게 부식시켜 접착력이 떨어지는 느슨한 녹 층(주로 -FeOOH)을 형성합니다. 고품질-녹 촉진제는 약산(예: 유기산)을 기반으로 하며 조밀한 -FeOOH의 형성을 촉진하기 위해 Cu²⁺, Cr³⁺ 이온을 보충해야 합니다.
녹 촉진제의 농도가 지나치게 높으면 녹이 빠르게 형성되어 녹층에 내부 응력이 발생합니다. 농도가 너무 낮으면 녹이 불완전하게 형성됩니다. 두 상황 모두 녹층의 접착력을 감소시킵니다. 권장 농도는 일반적으로 5-10%(질량 분율)이며 Corten Steel 등급(예: A588, S355J2W)에 따라 조정해야 합니다.
1.3 인공방청 공정 변수
인공 녹이 발생하는 동안 온도, 습도 및 경화 시간과 같은 공정 매개변수도 접착력에 상당한 영향을 미칩니다.
온도 및 습도 : 인공녹발생의 최적온도는 20~30도, 상대습도는 70~85%이다. 온도가 너무 높으면(>35도) 녹 촉진제 용액의 증발이 가속화되어 녹 층이 고르지 않고 내부 균열이 발생합니다. 습도가 너무 낮으면(<60%) 녹 반응이 느려지고 녹 층이 느슨해집니다.
경화 시간: 경화 시간이 충분하지 않으면(예: 24시간 미만) 녹 층이 완전히 결정화되어 하지면과 접착되지 않습니다. 습도가 높은 환경에서 과도한 경화 시간(72시간 이상)은-2차 부식으로 이어져 접착력이 저하될 수 있습니다.
1.4 코르텐 강철 합금 구성
Corten Steel의 합금 조성은 인공 녹층의 형성과 모재와의 접착력에 영향을 미칩니다. ASTM A588 Gr.K 및 EN 10025-5 S355J2W와 같이 안정적인 합금 비율(Cu: 0.25-0.55%, Cr: 0.30-1.25%, Cu+Cr+Ni 0.80% 이상)을 갖는 Corten 강철 등급은 강한 접착력을 갖는 조밀한 -FeOOH 녹 층을 형성할 수 있습니다. 합금원소 함량이 부족한 경우(예: Cu<0.25%) 녹이 생기지 않고 접착력이 크게 저하됩니다.
2. 인공녹층의 접착력 향상을 위한 실천방안
위의 영향 요인을 목표로 다음과 같은 목표 조치를 취하면 Corten Steel 인공 녹층의 접착력을 효과적으로 향상시켜 녹층의 내구성과 미적 효과를 보장할 수 있습니다.
2.1 엄격한 기판 표면 전처리
표면 청소: 먼저 와이어 브러시 또는 샌드블라스팅을 사용하여 산화물 스케일 및 용접 슬래그를 제거한 다음 탈지제(예: 알칼리성 탈지액)를 사용하여 오일 얼룩을 제거하고 마지막으로 깨끗한 물로 헹구고 완전히 건조시킵니다(표면 수분 함량 0.5% 이하).
거칠기 제어: 샌드블라스팅이나 연삭을 사용하여 표면 거칠기를 Ra 3.2-6.3μm로 조정합니다. 처리 후에는 녹 층에 응력이 집중되는 것을 방지하기 위해 표면에 날카로운 모서리와 모서리가 없어야 합니다.
2.2 고품질-Rust Accelerator 선택 및 농도 조절
전문적인 Corten Steel 인공 녹 촉진제를 선택하십시오(열등한 산성 용액 사용을 피하십시오). ASTM D3359 테이프 테스트(접착등급 2B 이상)를 통과한 제품을 선택하는 것이 좋습니다.
대량 시공 전 소규모{0}} 테스트 진행: 코르텐 스틸 등급에 따라 녹촉진제 농도를 조절하고, 녹 발생 48시간 후 녹층 접착 테스트(테이프 테스트)를 통해 최적의 농도를 결정합니다.
2.3 인공방청 공정 매개변수 최적화
환경 조절 : 통제된 환경(온도 20~30도, 상대습도 70~85%)에서 인공방청을 실시합니다. 옥외에 건축할 경우 직사광선과 비를 피하고, 헛간을 이용하여 환경을 조정하십시오.
공정흐름 표준화 : 녹촉진제를 분사한 후 24{3}}48시간 동안 방치하여 자연경화시킵니다. 경화 기간 동안 부품을 만지거나 흔들지 마십시오. 녹층이 형성된 후 먼저 접착력을 확인하고 접착력이 양호하면 다음 단계(예: 경화)를 진행합니다.
2.4 녹층의-후처리
인공 녹층이 형성된 후 적절한 후{0}}처리를 하면 접착력이 더욱 향상될 수 있습니다.
가벼운 샌딩: 고운 사포(400-600 메쉬)를 사용하여 녹 층 표면을 가볍게 샌딩하여 표면의 느슨한 녹 가루를 제거하고 녹 층의 치밀성을 향상시킵니다.
녹층 경화제 도포: 투명한 내후성-녹층 경화제(예: 아크릴 수지-기반 경화제)를 표면에 뿌립니다. 경화제는 녹층의 기공에 침투하여 녹층 구조를 잠그고 녹 색상을 변화시키지 않고 접착력과 내마모성을 크게 향상시킬 수 있습니다.
3. 해외고객을 위한 실질적인 품질점검 제안
인공 녹층의 접착력이 요구 사항을 충족하는지 확인하기 위해 외국 고객은 다음과 같은 간단하고 효과적인 품질 검사를 수행할 수 있습니다.
테이프 테스트(ASTM D3359): 표준 압력-감지 테이프를 녹 층에 단단히 붙인 후 빠르게 떼어냅니다. 테이프에 뚜렷한 녹 가루가 없으면 접착력이 인정됩니다(등급 2B 이상).
문지름 테스트: 마른 면포를 사용하여 녹층을 10회 문지릅니다. 면직물에 녹가루가 눈에 띄지 않으면 접착력이 좋다는 뜻입니다.
장기-관찰: 시험편을 야외 환경에 1개월 동안 놓아둡니다. 녹층이 벗겨지거나 떨어지지 않으면 접착력이 안정적이고 실제 사용 요구 사항을 충족한다는 의미입니다.
결론적으로 Corten Steel의 인공 녹층의 접착력은 기질 전처리, 녹 촉진제 품질, 공정 매개변수 및 기타 요인에 의해 영향을 받습니다. 기판 표면 상태를 엄격하게 제어하고 적절한 재료를 선택하고 공정을 최적화함으로써 인공 녹층의 접착력을 효과적으로 향상시킬 수 있습니다. 외국 고객의 경우 표준화된 구조와 품질 검사를 통해 Corten Steel 부품이 장기간 사용 중에 안정적이고 아름다운 녹층 효과를 유지-하고 후속 작업을 줄일 수 있습니다.유지관리 비용.
